您當前的位置：首頁 -> 產品中心

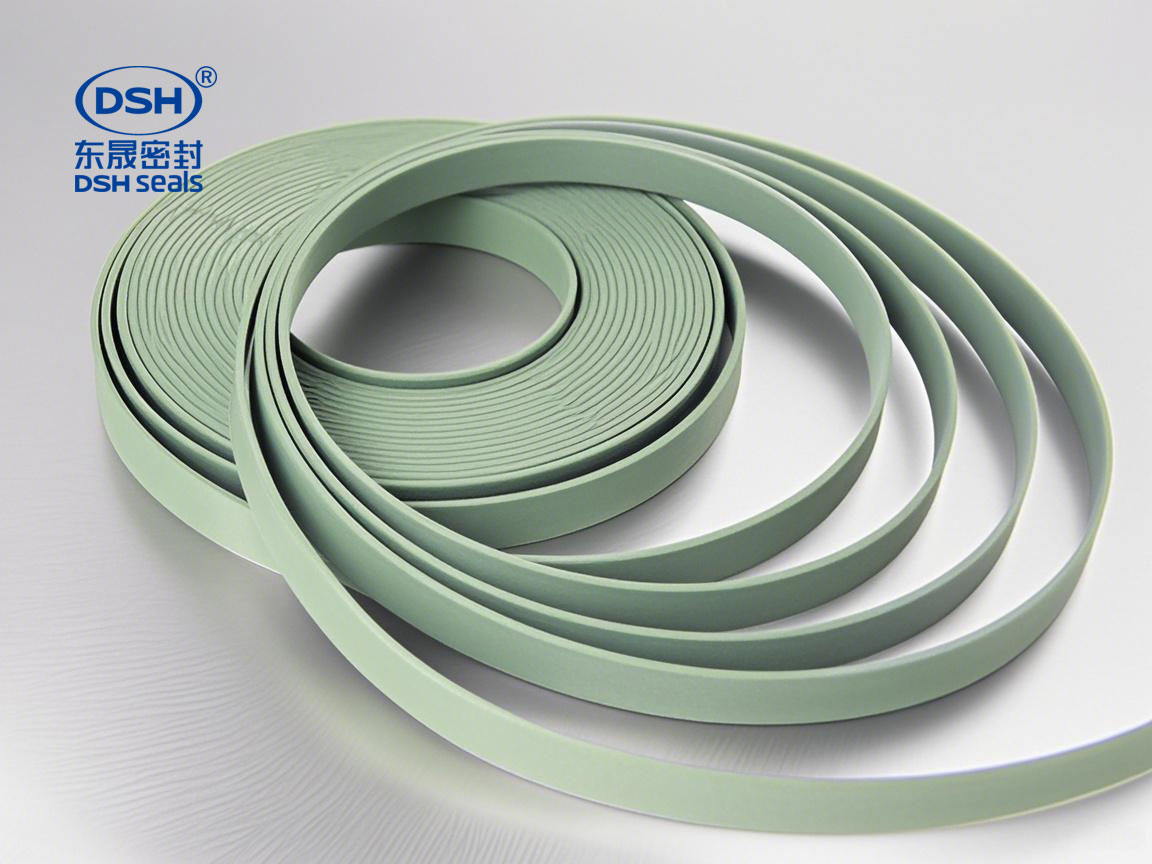

導向帶DST1

代碼：DST1
壓力≤(MPa)：-
速度≤(m/s)：15
溫度℃：-60/+260
材料：PTFE
介質：液壓油、阻燃液、水、氣
應用：移動式液壓設備,重載油缸,標準油缸,軋機,油壓機
訂購熱線：400-0087-996

產品詳情

-聚四氟乙烯導向環

導向帶DST1

結構設計圖-導向環DST1 .jpg

導向帶DST1截面圖

結構設計圖-導向環DST1 .jpg

技術參數> Technical Data
材料 Material	載荷P ressure Pr:N/m㎡	溫度 Temperature(℃)*	速度 Slidingspeed(m/s)	介質> Medium
PTFE	15@25℃ 12@80℃ 8@120℃	-60/+260	15	液壓油、阻燃油、水、氣 Mineral oil based hydraulic fluids,barely flammable hydraulic fluids, water,air and others.
UHMW-PE	25@25℃ 10@80℃	-160/+100	2
HG	100@25℃ 50>60℃	-60/+120	1

結構設計圖-導向環DST1 .jpg

聚四氟乙烯 PTFE=Polytetrafluoroethylene

超高分子量聚乙烯 UHMW-PE=(Utra High Molecular Weight Polyethylene)

酚醛夾布 HG=Phenolic Resin with Fabric Reinforcement

結構設計圖-導向環DST1 .jpg

隨著溫度的增加，PTFE 材料所能承受的表面載荷將降低，其承載能力實際上取決于工作溫度，一般而言，不應超過150℃。
如使用溫度底于0℃，請先咨詢我方。

With increasing temperatures, the permissible surface pressure of PTFE material will be decreased, its bearing capacity actually depends on the operating temperature.
This should therefore generally not exceed 150℃.
For temperature below 0℃, please consult technical support.

結構設計圖-導向環DST1 .jpg

設計標準
ISO 10766
GB/T 15242.2

Design Standard:
ISO 10766
GB/T 15242.2

結構設計圖-導向環DST1 .jpg

預切好的導向環在安裝后會留有一定的間隙“Z”，這是基于以下考慮：
—受溫度影響，導向環有一定的線形膨脹 —避免困壓

After installation the guide ring with pre-cut, it will leave a certain "Z" gap, it based on the following reason:

-Affected by the temperature, guide ring has linear expansion

-Avoidance of entrained pressure

結構設計圖-導向環DST1 .jpg
