液壓油缸密封件產品安裝指南說明

　　液壓油缸密封圈安裝前，應首先檢查密封件表面質量，不得有毛刺、裂痕、切邊、飛邊等現象。氣孔和疏松等，密封件產品的幾何尺寸和精度都要符合標準要求。

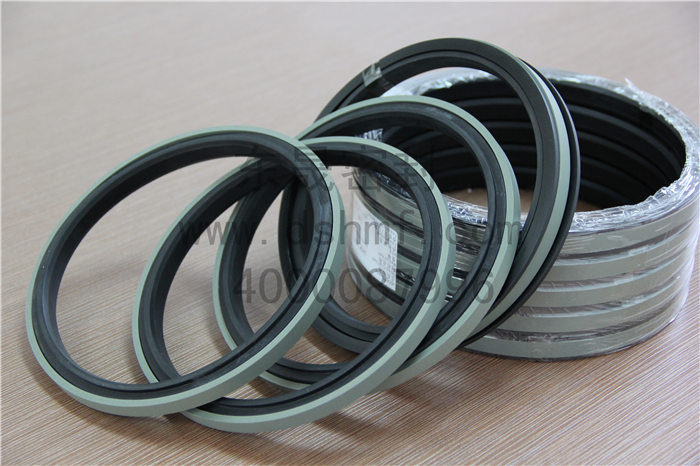

　　孔用組合密封圈由O型圈和耐磨環組成(見圖1)。


　　由于液壓油缸O型圈彈性較大，安裝比較容易;而耐磨環彈性較差，如果直接安裝則活塞的各臺階、溝槽容易劃傷其密封表面，影響密封效果。為保證耐磨環安裝時不受到損壞，應采取一定的安裝措施。耐磨環主要由填充聚四氟乙烯(PTFE)材料制成，具有耐腐蝕的特性，熱膨脹系數較大，故安裝前先將其在100℃的油液中浸泡20min，使其逐漸變軟，然后用圖2所示工裝將其裝入活塞的溝槽中。

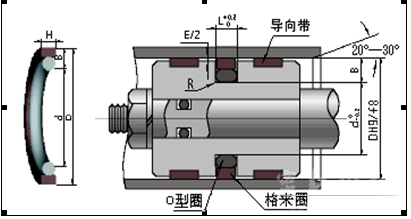

活塞密封件產品（外徑）安裝圖與說明
    下述安裝程序適用于格萊圈密封件，對整體式密封裝置，建議使用圖示安裝工具
    1、對所有密封裝置硬件，密封元件清洗并上油。
    2、把O型圈（彈性體）放入密封裝置溝槽中。
    3、把安裝用芯軸裝到活塞上。
    4、把格萊圈套再軸心上用推進器推入溝槽中。
    5、把安裝用軸心從活塞上拆下。

    6、一邊轉動，一邊把復原工具推到密封組件上，一分鐘后拆去。

　　由于聚氨酯材質的Y型圈硬度高、預壓縮量大，在安裝、更換時常常會造成密封圈被擠破、翻卷和咬邊等損壞現象，從而起不到應有的密封效果，甚至失效。裝配時，我們曾用螺絲刀將密封唇沿缸徑往里壓;或用細鐵絲將密封圈的外唇捆緊，使其外徑小于缸的內徑，然后將密封圈送入油缸內，再將細鐵絲抽出。但這兩種裝法都容易將密封圈劃傷，導致密封失效，增加維修時間。針對這種情況，我們用0.lmm厚的冷軋鋼帶或銅皮將其剪成長方形，其長度等于Y型圈外徑的周長，然后用它將密封圈裹緊，再一點一點地送入液壓缸缸筒中，待外唇口全部進入缸筒后再將其抽出，安裝效果較好。
