采煤D&O型浮動油封之浮動環標準尺寸
來源：廣東東晟密封科技有限公司 - m.u7353.cn更新時間：2017-05-19

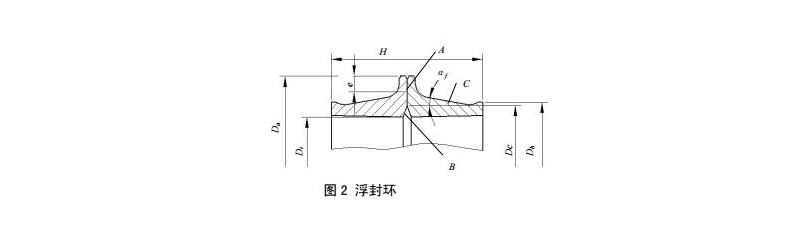

那么，采煤機械D&O型浮動油封是什么呢？（圖1所示浮動油封結構安裝圖）是橡膠密封圈的截面為圓形的浮動油封。由浮動密封環、橡膠O型密封圈、浮動座腔組成的D&O型浮動油封都有什么標準尺寸呢？
*采煤機械DO型浮動油封之浮動環標準尺寸表：?jiǎn)挝?/span>mm
|
浮動油封標準尺寸規格 |
浮動密封環 |
浮動油封標準尺寸規格 |
浮動密封環 |
||||||
|
Da (mm) |
Di (mm) |
H (mm) |
Af (°) |
Da (mm) |
Di (mm) |
H (mm) |
Af (°) |
||
|
78 |
78 |
64 |
25 |
20 |
（454） |
454 |
424 |
42 |
15 |
|
85 |
85 |
66 |
36 |
20 |
458 |
458 |
430 |
38 |
20 |
|
93 |
93 |
74 |
30 |
20 |
500 |
500 |
470 |
50 |
20 |
|
100 |
100 |
80 |
30 |
20 |
534 |
534 |
505 |
50 |
16 |
|
110 |
110 |
91 |
32 |
20 |
560 |
560 |
530 |
50 |
20 |
|
120 |
120 |
96 |
32 |
20 |
608 |
608 |
580 |
43.6 |
20 |
|
127 |
127 |
110 |
32 |
15 |
623 |
623 |
591 |
50 |
20 |
|
137 |
137 |
115 |
32 |
20 |
700 |
700 |
667 |
43.6 |
16 |
|
|
|||||||||
